上画面の一部に黒い線が出てしまったDS Liteの修理について

2025.05.22 修理速報  画面交換修理(上画面) , DS Lite

スマホスピタルアル・プラザ小松のアクセス・詳細 >>

本日は、上画面の一部が黒くなってしまったDS Liteの修理についてです。

いわゆる液晶漏れと呼ばれる状態ですね。

画面に強い衝撃が加わると発生したりします。

DS Liteともなると結構年代物ですので、これを機に買い替えるのも良いのでしょうけれど、思い入れのあるものなので出来れば修理したいとのこと。

修理をご依頼頂けることになりました。



では、実際の修理工程へと移りましょう。

まずは、バッテリーを取り外し、裏のカバーを取り外します。

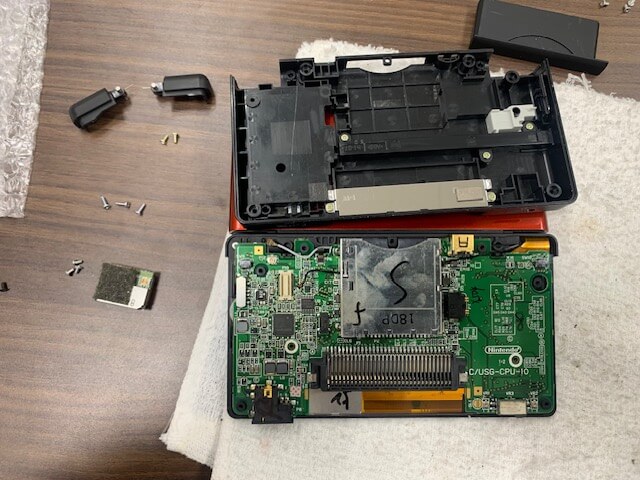

DS Lite 裏カバー取外し

2か所ほどゴムで隠されているネジがある点、GBAゲームカセット挿し込み口のカバーを先に外しておかないと分解できない点を注意しましょう。

カバーが外れたらメイン基板を取り外します。

黒色と白色のアンテナ線、基板の裏側に隠れている上画面のケーブルを外せば、取り外し可能です。

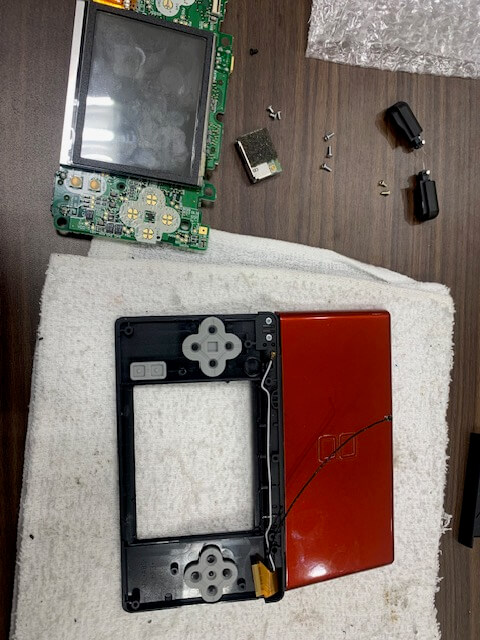

DS Lite 基板取り外し

タッチパネルのケーブルも外す必要がありそうに見えますが、特に外さなくても問題ありません。

次はヒンジを固定している部品のネジを取り外します。

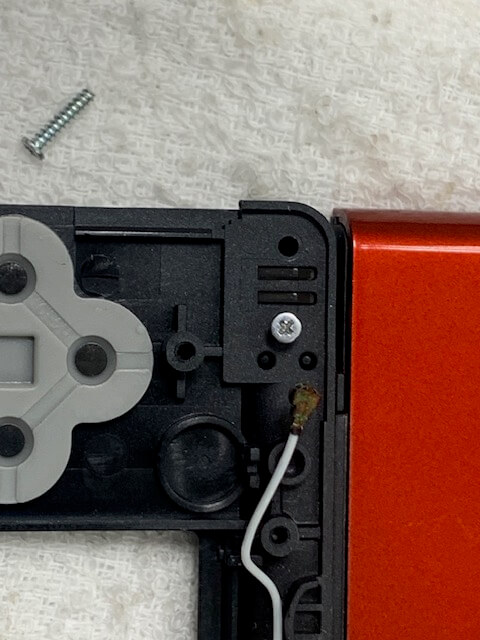

DS Lite ヒンジ固定部分

3DSなどの場合、ピンセットなどで無理矢理取り外す必要がありますが、ネジを外すだけなので非常にお手軽ですね。

上画面側と下画面側の分離が出来たら、上画面側のカバーを固定しているネジを取り外します。

ネジを隠しているゴムが少々剥がしづらいのと、失くしてしまいやすいのに注意!

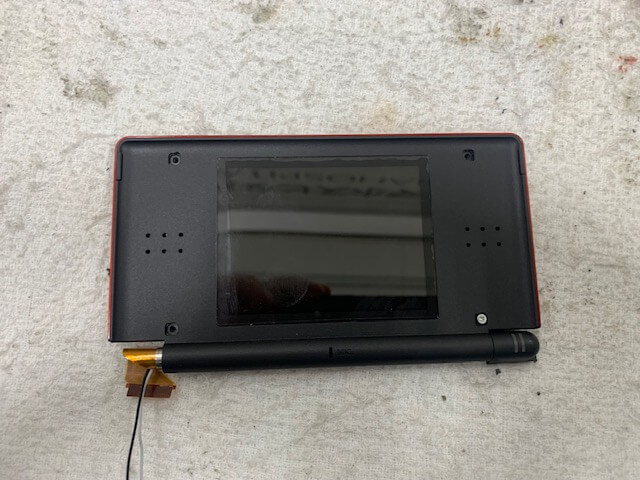

DS Lite 上画面カバー固定ネジ

上画面側のカバーが外せたら、後は上液晶画面を交換するだけです。

ただし、スピーカー部品ははんだで移植する必要がありますので、取り付けの際に+-を間違えないように注意が必要です。

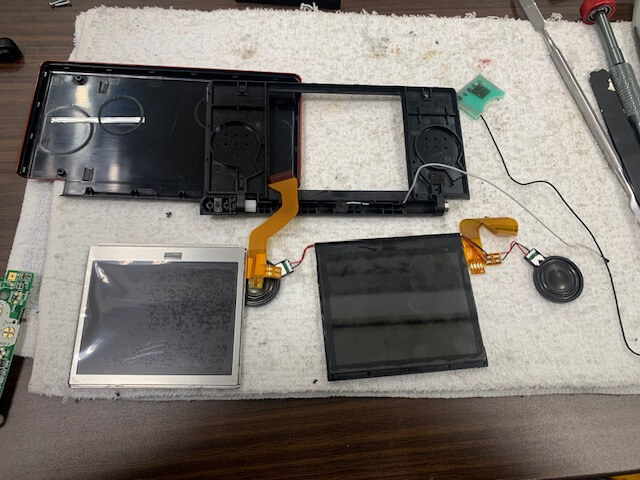

DS Lite 上画面交換

事前に写真などに取っておくと良いですね。

後は元通りに組み立て直して、動作確認。

問題なく表示出来れば修理完了です。

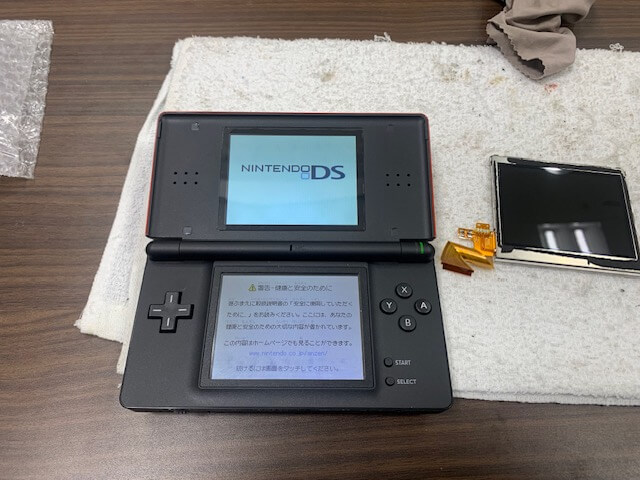

DS Lite 上画面交換 動作確認

まぁ、元通り組み立て直すのが、上画面のケーブルを細い穴に通したり、黒いアンテナ線をカセットトレーの下を通してやったりで大変なんですけどね。



当店ではDS Liteの修理もまだまだ受付対応しております。

ただし、結構手間がかかる修理が多いので、修理費用はそこそこしちゃいます…。

まぁ、修理箇所によっては、比較的リーズナブルに修理可能な箇所もございますので、気になる方は一度ご相談して頂けましたらと思います。
