New3DSLLのRボタンが効かない
2025.08.27 修理速報 LRボタン交換修理 , New 3DS LL
今回の機種はNew3DSLLになります。
いつも同じ口上ですので今回は省略しますがこちらのパーツは小さく端末の角にある
物になりますので今までの使用によるダメージが蓄積して壊れてしまいやすい部分であります。
早速修理していきましょう。
いつものように底面から開けていきます。
開けるとSDカードやバッテリーが外せるようになるので両方とも抜いておきましょう。
それぞれを抜いたら留めているネジを外していきます。
隠しネジとして底面上部のゴムのところにもありますので忘れずに外しておきましょう。
外す際ですがピンセットなどを隙間から差してのが取りやすいと思います。
ここからフレームを外していくのですが今回の交換パーツがこのフレームに固定され
基板にコネクターが刺さっている状態なので傷つけないように開けていきます。
イヤフォンジャックの部分が邪魔ですので一度上部側を持ち上げ少し下部側に寄せてイヤフォンジャックを避ける
ようにすると開けやすいと思います。
開いたらコネクターを外してこのフレームから外していきます。
色々やっていると左右が分からなくなりますのでこの時一度LRの確認をしておくと無駄になりません。

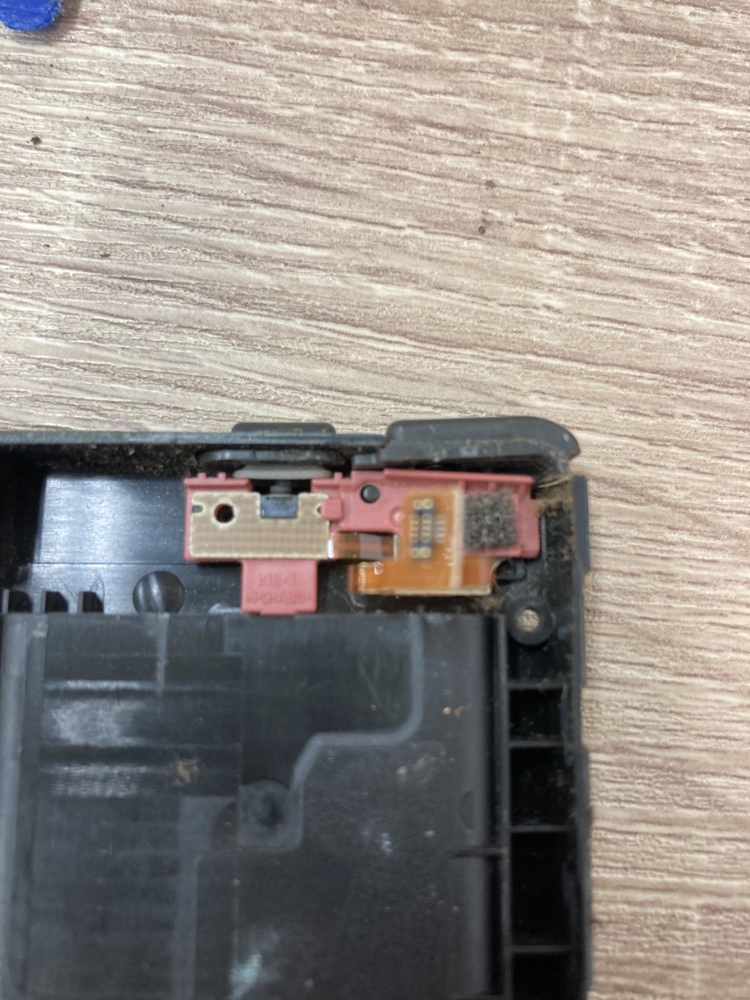

ピンクぽいものはそのまま使うものですので実際交換するパーツはケーブルとスイッチ部分になります。
ネジで2か所留めていますので外して一部接着剤が使用されているので慎重外します。
RとZRのケーブルは一体ですのでフレームから外した後はピンクぽいのからも外します。
接着はないですが交差するので切らないようにしましょう。
後は新しいものに取り換えて元に戻したら修理完了となります。
最後フレームを閉めるときですがこのケーブルが変に干渉する可能性がありますので
しっかりと折りたたむようにしてしまってあるか確認をする必要があります。
